Cadre anti-déflagrant des moteurs H355 H560 de HT IMB3 de YBX2 3551-2

  • YBX2 3551-2 IMB3 HV Explosion Proof Motors H355 H560 Frame
Lieu d'origine La Chine
Nom de marque Simo Motor
Certification 3C, CE, GOST, CNAS, UL, QMS,EMS
Numéro de modèle Moteur asynchrone triphasé anti-déflagrant de rendement élevé de HT de la série YBX2
Quantité de commande min 1
Détails d'emballage Paquet en bois solide
Délai de livraison 50-60 jours ouvrables
Conditions de paiement T/T
Détails sur le produit
Type Moteur asynchrone anti-déflagrant de HT de YBX2 3551-2 Vue H355-H560
Tension 6kV, 10kV Non. Des poteaux 2P, 4P, 6P, 8P, 10P
Catégorie d'efficacité GB30254 catégorie 2 Marque d'anti-déflagrant Exd II B T4 gigaoctet
Puissance 185KW Fréquence 50Hz, contrôle de vitesse de fréquence variable
type de refroidissement IC411, IC416 Montage du type IM B3, IM B35, IM V15, etc.
Surligner

Moteurs électriques de HT IMB3

,

Moteurs anti-déflagrants du cadre H560

,

3551-2 moteurs anti-déflagrants
Laisser un message
Description de produit

Moteur asynchrone triphasé anti-déflagrant de rendement élevé de HT de FIM B3-Exd II BT4 gigaoctet de YBX2-3551-2-185-IP55-Class



Moteur Paramaters



Type : Moteur asynchrone triphasé anti-déflagrant de rendement élevé de HT de FIM B3-Exd II BT4 gigaoctet de YBX2-3551-2-185-IP55-Class
Puissance évaluée 185 Courant actuel/évalué verrouillé 7,0
Courant évalué 22,8 Max. Torque/couple évalué 2,0
Vitesse 2985 Inertie de rotation 3
Efficacité 93,0 Inertie de rotation d'Onload 12
Facteur de puissance 0,84 Poids 2085
Verrouillé serrez à la clé dynamométrique/couple évalué 0,7



Avantages techniques

Le moteur asynchrone triphasé anti-déflagrant à haute tension de la série YBX2 peut remplacer le moteur asynchrone triphasé anti-déflagrant à haute tension de la série YB560~710 (structure de refroidissement de tube IC511). Et la marque anti-déflagrante est ExdBT4Ⅱ gigaoctet, qui peut remplacer le Ⅱ AT1Gb d'Exd, le Ⅱ AT2 gigaoctet d'Exd, le Ⅱ AT3 gigaoctet d'Exd, le Ⅱ AT4 gigaoctet d'Exd, le Ⅱ BT1Gb d'Exd, le Ⅱ BT2 gigaoctet d'Exd et le Ⅱ BT3 gigaoctet d'Exd.





Le rendement élevé anti-déflagrant de HT de FIM B3-Exd II BT4 gigaoctet de YBX2-3551-2-185-IP55-Class le moteur asynchrone que triphasé a des caractéristiques de 185kW a évalué la puissance, 22.8A d'actuel évalué, 2985 r/min de vitesse, 93,0% d'efficacité, 0,84 φ de Cos de facteur de puissance. Et son toprque évalué de couple verrouillé est 0,7, le courant évalué actuel verrouillé est 7,0, le couple maximal a évalué le couple est 2,0, l'inertie de rotation est 3, l'inertie de rotation d'onload est 12 et le poids est 2085.



Caractéristiques du produit

Cette série de moteur a des avantages, tels que l'excellente propriété anti-déflagrante, la fiabilité élevée, la structure compacte, le coffre-fort, la protection de l'environnement, la bas vibration, à faible bruit, faciles à installer et maintenir.



États d'opération

La température ambiante est -15℃~+40℃ ; Altitude ≤1KM ; et humidité moyenne mensuelle ≤90% d'air (si la température est 25℃).



Application large

Cette série de moteur peut être largement appliquée pour conduire différents genres de machines générales, telles que le compresseur, pompe à eau, broyeur, guindeau, centrifugeuse, découpeuse, convoyeurs et ainsi de suite. YB2, moteur asynchrone triphasé anti-déflagrant de haute tension de la série YBX2 peut toujours fournir l'excellente puissance d'entraînement et rencontrer bien le client n'ayez besoin d'aucune matière dans d'intérieur, extérieur, le plateau, le type de la humide-chaleur ou d'autres conditions de travail.



Affichage de profil

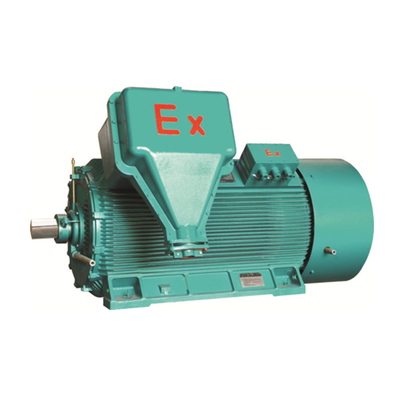

Cadre anti-déflagrant des moteurs H355 H560 de HT IMB3 de YBX2 3551-2 0

Types disponibles de YBX2



Type



kilowatt

Puissance évaluée



Courant évalué



r/min

Vitesse



%

Efficacité



Cosφ

Facteur de puissance



Couple verrouillé

Couple évalué



Verrouillé

Actuel

Courant évalué



Max. Torque

Couple évalué



Moment de l'inertie

kilogramme•m2





Moment de charge de l'inertie

kilogramme•m2





Poids

Kilogramme
Vitesse synchrone 3000 r/min
YBX2-3551-2 185 22,8 2985 93,0 0,84 0,7 7,0 2,0 3 12 2085
YBX2-3552-2 200 24,6 2985 93,2 0,84 0,7 7,0 2,0 3 13 2135
YBX2-3553-2 220 27,0 2985 93,3 0,84 0,7 7,0 2,0 4 14 2180
YBX2-3554-2 250 30,7 2985 93,4 0,84 0,7 7,0 2,0 4 16 2290
YBX2-3555-2 280 33,5 2985 93,6 0,86 0,7 7,0 2,0 5 17 2320
YBX2-4001-2 315 37,5 2985 93,9 0,86 0,7 7,0 2,0 6 19 3030
YBX2-4002-2 355 42,2 2985 94,1 0,86 0,7 7,0 2,0 6 21 3125
YBX2-4003-2 400 47,4 2985 94,5 0,86 0,7 7,0 2,0 7 23 3235
YBX2-4004-2 450 53,2 2985 94,7 0,86 0,7 7,0 2,0 7 26 3250
YBX2-4501-2 500 58,2 2985 95,0 0,87 0,7 7,0 2,0 8 28 3520
YBX2-4502-2 560 65,1 2985 95,1 0,87 0,7 7,0 2,0 8 31 3590
YBX2-4503-2 630 73,2 2985 95,2 0,87 0,7 7,0 2,0 9 34 3755
YBX2-4504-2 710 82,4 2985 95,3 0,87 0,7 7,0 2,0 9 37 3830
YBX2-5001-2 800 91,5 2985 95,6 0,88 0,7 7,0 2,0 17 41 5420
YBX2-5002-2 900 102,8 2985 95,7 0,88 0,7 7,0 2,0 18 45 5565
YBX2-5003-2 1000 114,1 2985 95,8 0,88 0,7 7,0 2,0 19 48 5725
YBX2-5004-2 1120 127,7 2985 95,9 0,88 0,7 7,0 2,0 21 52 5895
YBX2-5601-2 1250 140,6 2985 96,1 0,89 0,7 7,0 2,0 30 56 8100
YBX2-5602-2 1400 157,3 2985 96,2 0,89 0,7 7,0 2,0 32 61 8180
YBX2-5603-2 1600 179,6 2985 96,3 0,89 0,7 7,0 2,0 35 66 8250
Vitesse synchrone 1500 r/min
YBX2-3551-4 185 22,7 1485 93,4 0,84 0,8 6,5 2,0 6 67 2420
YBX2-3552-4 200 24,5 1485 93,6 0,84 0,8 6,5 2,0 6 72 2485
YBX2-3553-4 220 26,9 1485 93,7 0,84 0,8 6,5 2,0 7 78 2545
YBX2-3554-4 250 30,5 1485 93,8 0,84 0,8 6,5 2,0 7 87 2630
YBX2-3555-4 280 34,2 1485 93,9 0,84 0,8 6,5 2,0 8 97 2685
YBX2-4001-4 315 37,9 1485 94,1 0,85 0,8 6,5 2,0 9 108 3100
YBX2-4002-4 355 42,6 1485 94,3 0,85 0,8 6,5 2,0 10 120 3195
YBX2-4003-4 400 48,0 1485 94,4 0,85 0,8 6,5 2,0 11 133 3265
YBX2-4004-4 450 53,9 1485 94,6 0,85 0,8 6,5 2,0 12 147 3350
YBX2-4501-4 500 59,0 1485 94,8 0,86 0,8 6,5 2,0 15 161 3935
YBX2-4502-4 560 66,0 1485 95,0 0,86 0,8 6,5 2,0 16 178 3980
YBX2-4503-4 630 74,0 1485 95,2 0,86 0,8 6,5 2,0 18 197 4145
YBX2-4504-4 710 83,3 1485 95,4 0,86 0,8 6,5 2,0 19 218 4310
YBX2-5001-4 800 93,7 1485 95,5 0,86 0,8 6,5 2,0 36 241 5810
YBX2-5002-4 900 105,3 1485 95,6 0,86 0,8 6,5 2,0 38 266 5980
YBX2-5003-4 1000 116,9 1485 95,7 0,86 0,8 6,5 2,0 40 290 6125
YBX2-5004-4 1120 130,8 1485 95,8 0,86 0,8 6,5 2,0 41 318 6220
YBX2-5601-4 1250 144,0 1485 96,0 0,87 0,7 6,5 2,0 65 347 8280
YBX2-5602-4 1400 161,3 1485 96,0 0,87 0,7 6,5 2,0 70 380 8580
YBX2-5603-4 1600 184,1 1485 96,1 0,87 0,7 6,5 2,0 77 421 8920
Vitesse synchrone 1000 r/min
YBX2-3553-6 160 20,7 988 93,0 0,80 0,8 6,0 2,0 7 157 2515
YBX2-3554-6 185 23,9 988 93,2 0,80 0,8 6,0 2,0 8 180 2590
YBX2-3555-6 200 25,8 988 93,4 0,80 0,8 6,0 2,0 9 193 2680
YBX2-4001-6 220 27,6 988 93,5 0,82 0,8 6,0 2,0 13 210 3080
YBX2-4002-6 250 31,3 988 93,7 0,82 0,8 6,0 2,0 14 236 3150
YBX2-4003-6 280 35,0 988 93,9 0,82 0,8 6,0 2,0 15 262 3210
YBX2-4004-6 315 39,2 988 94,2 0,82 0,8 6,0 2,0 16 291 3270
YBX2-4501-6 355 43,6 988 94,4 0,83 0,8 6,0 2,0 29 325 3940
YBX2-4502-6 400 49,1 988 94,4 0,83 0,8 6,0 2,0 31 361 4075
YBX2-4503-6 450 55,1 988 94,7 0,83 0,8 6,0 2,0 33 401 4215
YBX2-4504-6 500 61,0 988 95,0 0,83 0,8 6,0 2,0 36 441 4370
YBX2-5001-6 560 68,3 988 95,1 0,83 0,8 6,0 2,0 47 487 5860
YBX2-5002-6 630 76,7 988 95,2 0,83 0,8 6,0 2,0 50 540 6030
YBX2-5003-6 710 86,3 988 95,4 0,83 0,8 6,0 2,0 54 600 6240
YBX2-5004-6 800 97,1 988 95,5 0,83 0,8 6,0 2,0 59 666 6465
YBX2-5601-6 900 107,8 988 95,6 0,84 0,7 6,0 2,0 100 737 8170
YBX2-5602-6 1000 119,7 988 95,7 0,84 0,7 6,0 2,0 110 806 8460
YBX2-5603-6 1120 133,9 988 95,8 0,84 0,7 6,0 2,0 115 888 8755
YBX2-5604-6 1250 149,2 988 96,0 0,84 0,7 6,0 2,0 120 974 9060
Vitesse synchrone 750 r/min
YBX2-4001-8 160 21,8 743 92,9 0,76 0,8 5,5 2,0 14 317 3130
YBX2-4002-8 185 25,2 743 93,1 0,76 0,8 5,5 2,0 15 362 3200
YBX2-4003-8 200 26,8 743 93,3 0,77 0,8 5,5 2,0 16 389 3260
YBX2-4004-8 220 29,4 743 93,4 0,77 0,8 5,5 2,0 17 424 3320
YBX2-4501-8 250 33,0 743 93,5 0,78 0,8 5,5 2,0 26 477 3745
YBX2-4502-8 280 36,9 743 93,7 0,78 0,8 5,5 2,0 29 529 3905
YBX2-4503-8 315 41,4 743 93,9 0,78 0,8 5,5 2,0 32 589 4060
YBX2-4504-8 355 46,6 743 94,0 0,78 0,8 5,5 2,0 36 657 4270
YBX2-5001-8 400 51,7 743 94,2 0,79 0,8 5,5 2,0 62 732 5685
YBX2-5002-8 450 58,1 743 94,3 0,79 0,8 5,5 2,0 66 814 5815
YBX2-5003-8 500 63,4 743 94,8 0,80 0,8 5,5 2,0 69 895 5990
YBX2-5004-8 560 71,0 743 94,9 0,80 0,8 5,5 2,0 73 991 6130
YBX2-5601-8 630 78,8 743 95,0 0,81 0,7 5,5 2,0 125 1100 7610
YBX2-5602-8 710 88,8 743 95,0 0,81 0,7 5,5 2,0 131 1224 7915
YBX2-5603-8 800 99,8 743 95,2 0,81 0,7 5,5 2,0 137 1360 8205
YBX2-5604-8 900 112,2 743 95,3 0,81 0,7 5,5 2,0 145 1508 8495

Note : L'efficacité de moteur est déterminée par la méthode de valeur recommandée pour la perte égarée. La masse du moteur est la valeur théorique, qui dévie de la valeur réelle.
